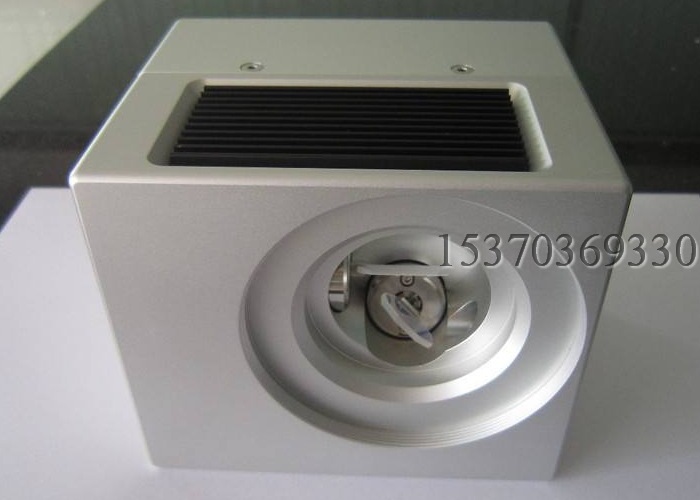

激光数字振镜

  激光数字振镜很多用户不是很熟悉，有些客户比较疑问就是假如某个振镜原来是CO2振镜，现在想把他改为YAG振镜，不少人问是不是把振镜镜片换一下即可。看上去好像正确，但是有一点要注意，CO2镜片和YAG镜片的厚度和重量不一样，那么对于振镜电机来说，负载就不一样。镜片更换后需要再次利用示波器、信号发生器调节波形.

    激光数字振镜在更换镜片前，注意观察原来电机上镜片的安装角度和镜片卡子卡住电机轴后距离电机的高度,安装时请尽量按照原来镜片的状态和位置.固定镜片的卡子两边螺丝务必要上紧,使卡子两边间距对称。

    激光数字振镜确认镜片安装好后,请参考附带的说明书,准备相应的工具,主要是电源、信号发生器、示波器。按照说明书上的接线图和调试步骤调试。上电后可能有啸叫声，此时调节W7。用0.1V左右的信号，W2、W3、W4调节波形。两轴调好后响应时间和上升沿波形要一致。

节选一部分某个振镜的使用说明书，让大家对振镜有所了解。

激光数字振镜系统总成安装注意事项

    激光数字振镜安装电机时，电机与机架之间请用本公司配备的绝缘片有效隔开，以防止外部干扰信号影响系统正常运行。因本系统速度和精度参数很高，请确保系统与支架固定有效，与激光器光路正确的前提下才能运行系统。否则会影响打标精度，严重时会出现打标位移，激光力度不均匀等现象。驱动板长时间工作会产生很大热量。在安装驱动板时在主板散热片与金属支架涂抹传热胶，以确保系统具有良好的散热环境。

激光振镜性能及调试简要说明

1 调试环节及注意事项

调试人员必需具备本产品相应的专业知识，在认真阅读本系统使用手册的前提下进行，欢迎参与本公司系统培训及相关的技术交流，共同增强扫描振镜的相关知识和专业技能。

动态调试的示波器探头接法示意图

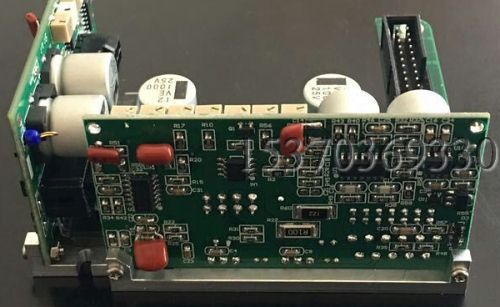

4.2 驱动板电位器功能定义及测试点说明

W1W8 AGC电机位置系数及线性度调节电位器（用户不可调）

出厂由专业调试人员调试完毕。若用户改变AGC电压，必须在本

公司调试人员指导下进行或参加本公司技术培训增强的前提下

进行。

W2 电流反馈调节电位器（用户不可调）

该电位器用来调节系统动态波形水平震荡形态。

W3 D微分调节电位器（用户不可调）

该电位器与P电位器配合，调节系统整体动态性能。

W4 P比例调节电位器（用户不可调）

该电位器与D电位器配合，调节系统整体动态性能。

注意：如果客户对此系统不了解，没有经过系统的调试指导，不要轻易的去调试W2，W3，W4这几个电位器，否则会引起系统震荡导致整个系统失效或损坏。若用户需要对此系统进行调试，必须在本公司调试人员指导下或参加本公司系统培训及专业技术知识熟练的前提下进行。

W5 SCALE打标幅度调节电位器（用户可调）

X/Y电机打标输出不对称，图形边长不相等时则调节该电位器。

W6 POS OFFSET零点调节电位器（用户可调）

出厂时已经调整，驱动板无信号输入时测量点TP1电压为零。

W7 选频调节电位器（用户不可调）

此电位器在出厂时已经调试，用户不可以调整，否则会导致产品在运行之中发现啸叫、吱吱响等异常现象。
